在1943年，IBM董事长托马斯·沃森断言”全世界对计算机的需求量总共可能只有5台”，这个如今看来荒谬的预言，却意外地揭示了技术演进的深刻真理——需求永远领先于供给。伟大的技术创新者之所以能被历史铭记，不仅在于他们精准的预判，更在于他们能够洞察那些尚未被言明的潜在需求。联发科天玑9500的问世，正是这一真理的生动实践，它标志着移动芯片行业竞争范式的根本性转变——从单纯追逐工艺的”军备竞赛”，转向基于需求洞察的架构革新竞争。
2025年，智能手机市场已进入”高原期”。全球平均换机周期超过36个月，消费者对传统性能升级的感知逐渐迟钝。然而，端侧AI应用的爆发式增长，却对芯片性能提出了前所未有的高要求。正是在这样的市场背景下，天玑9500的架构突破具有非凡的意义。自天玑9300开创全大核架构以来，这一设计理念不仅是对传统芯片设计范式的挑战，更是对市场真实需求的精准回应。在台积电第三代N3P制程的加持下，天玑9500成为天玑系列迄今最复杂、最强大的芯片。通过1个4.21GHz超大核C1-Ultra、3个3.50GHz超大核C1-Premium和4个2.7GHz大核C1-Pro的组合，天玑9500实现了单核性能提升32%、超大核功耗降低55%的突破性成果；同时，多核性能提升17%的同时，多核功耗降低37%。这一”性能更强、能效更高”的突破，为2025年底的旗舰手机树立了新的性能基准。
功耗的显著优化，让手机厂商无需再依赖简单粗放的电池堆叠来追求长续航；更强大的性能则使手机能够同时处理多个高负载任务，这些场景在当代用户中正变得越来越普遍。在图形处理方面，天玑9500基于联发科与Arm共同打造的Drage架构，搭载全新G1-Ultra GPU，峰值性能较前代产品提升33%，功耗降低42%，实现了主机级的图形渲染能力。随着端手游数据互通产品的日益增多，天玑9500还在移动端首发支持了Raytracing Pipeline技术。这项通常应用于主机级3A大作的技术，能够实现高效逼真的复杂光影渲染效果，让跨端用户也能在移动端享受3A级的高精细画质体验。目前《暗区突围》已支持在120Hz模式下开启光追模式，未来将有更多游戏陆续支持。

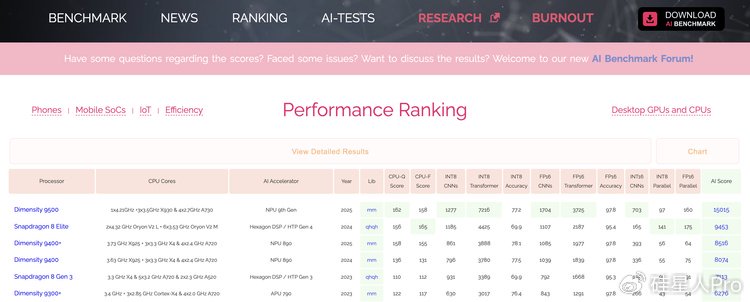

随着AI市场的蓬勃发展，Google和苹果纷纷入局，试图利用AI重构传统的手机助手。联发科天玑9500行业首发创新的超性能+超能效NPU架构，简单来说，就是既要性能也要能效。9月22日，天玑9500荣登权威的ETHZ AI性能测试榜单第一。在超性能NPU990的加持下，天玑9500率先支持Bitnet1.58Bit推理框架，端侧AI能力获得史诗级提升，大幅减少AI计算、图像识别及自然语言处理对云端的需求。以往需要依赖云端才能实现的4K超高分辨率文生图、128K长文本处理、AI写真等功能，如今得以在端侧实现——这不仅降低了延迟，更符合用户隐私保护的需求。超能效NPU是这次AI方面的重大亮点之一，它可能赋能智能手机实现许多新奇的AI体验，比如作为追焦运算单元，为智能手机提供专业微单级的视频追焦能力，让追焦帧率提升三倍，实现专业影像系统的帧帧追焦。
就像天玑9300首发的”全大核”一样，今年天玑9500上的”双NPU”架构也将成为旗舰芯片未来主流的设计趋势。在芯片架构设计这一领域，联发科旗舰芯片始终保持着领跑者的姿态。由于近几年手机市场的疯狂”内卷”，影像能力已成为性能之外的重中之重。2亿像素传感器、无影抓拍、电影级人像视频，都成为友商之间疯狂比拼的”第二战场”。在影像方面，天玑9500首发支持4K60fps电影级人像视频录摄，这标志着安卓阵营将拥有超越苹果手机的视频功能首次落地。而在对高像素传感器的利用上，全新的天玑9500支持了RAW域处理引擎，让2亿像素真正可以叠加更好的算法，显著提升暗光等复杂环境下的成像质量，让手机的一键直出能力得到大幅跃迁。
天玑9500的成功绝非偶然，而是联发科长期战略布局的必然结果。一方面，端侧AI应用的成熟为全大核架构提供了用武之地。大语言模型、AI图像生成、实时视频处理等应用对并行计算能力的需求，正好与全大核架构的优势相匹配。另一方面，联发科在制程工艺上的积累为其创新提供了坚实基础。台积电第三代3nm工艺的成熟，使天玑9500能够集成超过300亿个晶体管，为天玑全大核设计的性能提升提供了物理可能。同时，联发科与vivo、OPPO等手机厂商的深度合作，确保了芯片设计与终端需求的精准对接。在天玑9500上，这种从芯片底层到应用体验的垂直优化能力，已成为联发科的核心竞争优势。
当前，旗舰芯片市场的道路仍存在行业共性挑战。开发者生态建设是首要课题。旗舰芯片的成功需要强大的开发生态支撑，尤其是在游戏、影像和AI应用领域的深度优化。这要求芯片企业具备全面的技术支持能力和生态共建体系。同时，建立高端品牌认知需要长期投入。即便产品性能达到顶尖水平，在消费者心智中建立高端形象仍需持续的产品验证和市场教育。全球市场不确定性带来的广泛影响也不容忽视。供应链风险、地缘政治因素、市场需求波动等，都需要企业具备更强的应对能力和灵活性。
然而，机遇与挑战并存。端侧AI的爆发为移动市场提供了新的增长动力。随着AI应用从云端向端侧迁移，对芯片AI算力的需求将持续增长。联发科在端侧AI方面的技术积累，已成为市场竞争中的重要筹码，天玑9500在打造”好用的AI”赛道上成效显著。新形态设备的普及也为芯片创新提供了新空间。折叠屏、AR/VR设备等新形态产品对芯片提出了新的要求，全大核架构的灵活性在这方面具有天然优势。全球数字化进程的加速将继续推动芯片市场的创新发展，新兴市场的消费升级和高端市场的技术迭代，将为联发科提供双重增长动力。
芯片行业正迎来新一轮竞争周期。随着移动端AI大模型兴起、移动端游戏精品化发展等变化，手机芯片行业正迎来新一轮创新周期。下一轮竞争周期内，行业竞争必然转向制程、架构、能效、AI能力的多维综合比拼。这种转变将推动行业向更健康方向发展：手机厂商将获得更多元化芯片选择和差异化空间；开发者将拥有更强大硬件平台和创新可能；最终，用户将享受到真正以体验为中心的产品进步。此时天玑9500的发布，为这个新周期提供了第一个标杆式的解决方案。
回望历史，从MOS6502到天玑9500，从3000个晶体管到300亿个晶体管，芯片技术的进步从未停止。但观察联发科近些年的发展历程可以发现，联发科并没有沉迷于宏大却遥远的未来叙事，而是在端侧AI、游戏体验、影像等切实可感知的用户场景中持续深耕，用一个个打动人心的前沿技术和落地应用，站稳全球旗舰芯片第一梯队。它告诉我们，当摩尔定律逼近极限时，架构创新的时代才刚刚开始。真正的创新从来不只是技术的堆叠，更是应用场景的拓展和用户体验的提升。
